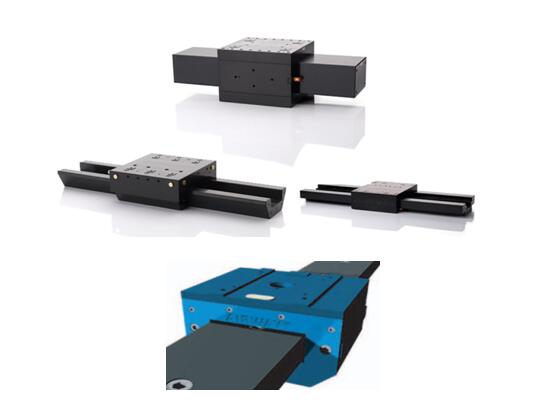

在半导体制造领域，光刻机是核心设备之一，其精度直接影响芯片的制程水平和良率。由于光刻技术不断向更小线宽（如3nm、2nm）发展，对运动控制系统的精度、稳定性和洁净度提出了极高要求。气浮导轨因其独特的无摩擦、高精度和低污染特性，成为光刻机等高端半导体设备的理想选择。以下是其在半导体设备中的主要应用优势：

1. 超高运动精度，满足纳米级定位需求

光刻机的晶圆台和掩模台需要在曝光过程中实现纳米级（甚至亚纳米级）的定位精度。气浮导轨依靠空气轴承形成的气膜支撑负载，完全消除机械接触摩擦，避免了传统滚珠导轨的爬行现象和回程误差。其运动精度可达±1nm以下，且重复定位稳定性极高，这对于极紫外（EUV）光刻机的多层对准至关重要。

2. 无摩擦磨损，延长设备寿命

半导体设备需长时间连续运行，传统机械导轨的磨损会导致精度逐渐下降，需频繁维护。而气浮导轨的无接触特性使其几乎零磨损，显著降低维护成本，同时保障设备在数年内的稳定性，符合半导体厂对高可靠性的要求。

3. 洁净无污染，适应超净环境

半导体制造环境需达到ISO 1级洁净度（每立方米颗粒数≤10颗），传统导轨的润滑油脂或金属碎屑可能污染晶圆。气浮导轨仅依赖压缩空气，无油污和颗粒产生，且可通过高效过滤器（如HEPA/ULPA）确保气体洁净度，完美匹配半导体生产的严苛环境。

4. 高速高动态响应，提升生产效率

光刻机需在毫秒级完成高速步进和扫描运动。气浮导轨的阻尼低、惯性小，可实现1m/s以上的高速运动，同时保持微振动抑制能力，避免因振动导致的光刻图形模糊。例如，ASML光刻机的晶圆台采用气浮导轨，可在高速扫描中保持亚纳米级同步精度。

5. 多自由度控制，适应复杂运动需求

先进光刻工艺要求工作台具备六自由度（X/Y/Z/θx/θy/θz）精密调整能力。气浮导轨可通过多气垫阵列和主动控制系统实现多维微调，配合干涉仪反馈，实时补偿热变形或外界干扰，确保曝光过程的绝对平稳。

6. 低热变形，保障长期稳定性

半导体设备对温度波动极其敏感。气浮导轨的气膜具有均匀散热性，且无机械摩擦生热，可减少热漂移对精度的影响。此外，其结构材料（如陶瓷或零膨胀合金）进一步降低了热膨胀系数，适合长时间高精度作业。

结论

气浮导轨凭借无摩擦、高精度、洁净、高速等优势，成为光刻机等半导体设备不可替代的核心部件。随着芯片制程向更小节点迈进，气浮导轨的技术将持续优化，例如通过主动气浮控制、智能振动抑制等技术，进一步突破精度极限，助力半导体制造迈向更高水平。
