气浮轴套设计和安装指南发布日期:2023-03-17

  气浮轴套设计和安装指南

  典型结构包括一轴一套(气浮导轨),或两个平行轴两到四套(气浮直线平台)。

  通常,气浮轴套插入安装块内或客户可以设计的安装座内孔。客户服务设计的外壳必须通过设计成这样一种方式,即空气供应被强制进入工作套管的气口。

  三种安装方法是环氧树脂、O型环或轻压配合。安装块允许采用环氧树脂和O型环安装方法。在大多数情况下,建议采用O型环设计,因为O型环具有可重新调整的自对准特性。

  设计与环氧树脂:

  如果使用环氧树脂,确保插管上的环氧树脂可以用注射器接触到。

  设计与O型环:

  如果使用O型圈,确保使用合适的孔尺寸和公差。OAV也可以提供这方面的信息。

  轻压式设计:

  如果我们使用轻压配合方法,请确保使用推荐的孔尺寸和公差。OAV也可以通过提供这些数据信息。

  其他注意事项:

  空气衬套取决于轴的直线度。使轴偏转/位移最小化的设计。

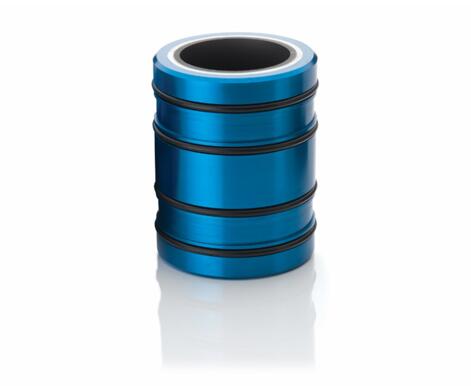

  安装o型圈轴套:

  (1)首先进行快速目视检查,以确保没有尖锐的边缘在安装块孔。O形环提供了一个非常紧密的配合,如果被损坏,将不能正常工作。

  (2)用酒精润滑O形圈和表面。

  (3)轴套压入安装块内。

  (4)插入轴并施加气压。30PSI足以在没有任何载荷的情况下测试套管。

  (5)使用正确的对齐方式。如果两个轴并排使用,最好使用一个量规,以确保轴与两端之间的距离相等。平行性对于空气套管的最佳性能是必不可少的。

  安装环氧树脂衬套:

  (1)用酒精清洁表面。

  (2)将空气套筒滑入安装块,将轴滑入套筒。

  (3)尽可能以最佳平行度对准轴线。如果并排使用两根轴,最好使用量规,以确保轴两端之间的距离相等。平行度对气缸套的性能至关重要。

  (4)打开30psi的空气供应,不要对套管施加任何负荷。

  (5)用注射器从安装块上的注射器孔注入环氧树脂,直到环氧树脂充满环氧树脂槽。

  轻压配合安装轴套套:

  (1)用酒精清洁表面。

  (2)轻压将气套装入设备安装块,轴装入固定衬套。

  (3)尽可能以最佳平行度对准轴线。如果并排使用两根轴,最好使用量规,以确保轴两端之间的距离相等。平行度对气缸套的性能至关重要。

  (4)确保套筒上的气口与安装块上的间隙孔对齐。

  (5)将空气接头直接安装在空气套管上。
