微孔节流型圆型平面气浮轴承
微孔节流型圆型平面气浮轴承

Mager的圆形平板气浮轴承(俗称气浮脚或者气浮垫),具有多种尺寸规格,直径从φ40到φ160mm,通过优化负载能力,刚度,耗气量等参数,提供******的产品性能。

由于在气浮平板表面涂有特殊设计的涂层,即使在轴承瞬间过载的情况下,也不会对轴承本身和轨道表面造成伤害。一体化的气浮平板设计使得气浮平板本身具有更高的刚性,防止气浮平板受力后自身变形带来的影响。

背部配有的球面调节螺栓,具有以下作用:①连接气浮平板与滑块;②调节气膜厚度;③球面调节螺栓与背部球窝形成球铰,可以自适应调节,使得滑块与轨道表面可以不必保持严格的形位公差关系。

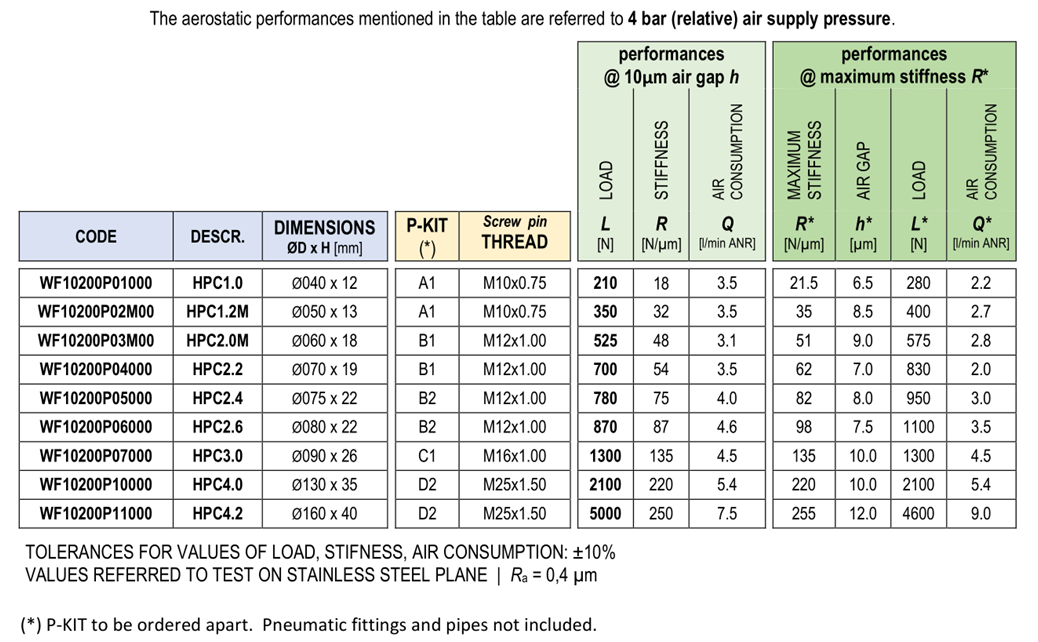

圆型平面气浮轴承数据表
